Spritzgießsonderverfahren

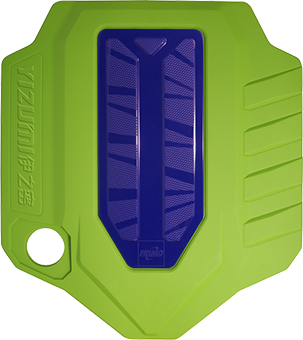

ReactPro – INTEGRIERTES POLYURETHAN-ÜBERFLUTEN

Kombinationstechnologie Spritzgießen und Polyurethan- Überfluten

Die Kombinationstechnologie Spritzgießen mit Polyurethan- Überfluten vereint die wirtschaftliche Fertigung des Spritzgießens mit der ansprechenden Haptik und dem attraktiven Erscheinungsbild des vielseitigen Polyurethanmaterials. So lassen sich optisch hochwertige Bauteile schnell und günstig produzieren.

Der Werkzeugtechnik kommt bei der Kombinationstechnologie Spritzgießen und Polyurethan- Überfluten eine tragende Rolle zu. Die konventionelle Werkzeugtechnik ist oft komplex und benötigt viel Platz. Das Werkzeugkonzept InPUR (siehe Abbildung 2) ist maßgeschneidert für Spritzgießen und Polyurethan-Überfluten.

Beim Werkzeugkonzept InPUR von GK Concept werden zwei Polyurethanwerkzeuge und ein Thermoplastwerkzeug eingesetzt. Das Thermoplastwerkzeug ist mittig aufgespannt mit jeweils einem PU-Werkzeug auf der linken und auf der rechten Seite. Die PU-Werkzeuge arbeiten alternierend. Bei jedem Zyklus wird im Thermoplastwerkzeug ein Träger gespritzt. Dieser wird im Folgezyklus abwechselnd ins jeweilige PU-Werkzeug eingelegt und mit PU überflutet. Die PU-Werkzeuge haben einen integrierten Schließmechanismus. So werden sie nur bei jedem zweiten Zyklus alternierend geöffnet. Das erlaubt eine längere Aushärtezeit des PU ohne negativen Einfluss auf die Zykluszeit des Spritzgussträgers.

Die Umsetztechnik des InPUR-Werkzeugkonzepts bietet zahlreiche Vorteile gegenüber der konventionellen Werkzeugtechnik:

  • Schmales Werkzeugdesign, niedriger Plattenabstand, kleine Maschine.
  • Verzicht auf komplexe Maschinentechnik.
  • Zwei Polyurethanwerkzeuge erlauben Anwendung von PU-Materialien mit langen Reaktionszeiten.
  • Wirtschaftliche Lösung.

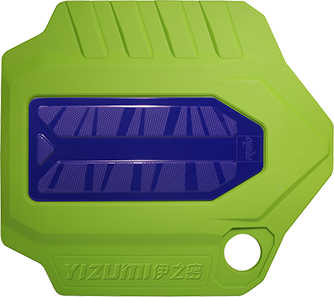

ReactPro

Ihre Vorteile auf einen Blick

R

All-In-One-Lösung

Profitieren Sie von einer geschlossenen Systemlösung auf Basis der Partnerschaft zwischen Yizumi, Frimo und GK Concept.

0
R

Wirtschaftlichkeit

Das InPUR-Konzept ermöglicht die Fertigung von Class-A Surface Bauteilen in gewohnter Zykluszeit.

0
0
R

Automatisierbarkeit

Durch die integrierte Maschinen- und Werkzeuglösung ergibt sich eine inhärent vollautomatisierte Lösung.

Automatisierbarkeit

Beschichtete Kunststoffbauteile bieten eine wirtschaftliche und effiziente Lösung, Bauteile mit hochwertigen Oberflächen zu produzieren. Dabei wird eine dünne Schicht mit den beabsichtigten optischen und haptischen Eigenschaften auf ein Trägermaterial aufgebracht.

Die Oberflächenveredelung ist direkt in den Prozess integriert. Aufwendige Nachbearbeitungsschritte, wie etwa eine Lackierung oder separate Beschichtung, fallen weg.

  • Hocheffiziente Lösung zur Herstellung komplexer Mehrkomponentenbauteile.
  • Verbindung des Thermoplast-Spritzgießens mit einer hochwertigen Polyurethanoberfläche.
  • Fertigung in einem Prozessschritt.
  • Kurze Zykluszeit.
  • Hohe Designfreiheit.
  • Kein Overspray, reduzierte Materialkosten und erhöhter Umweltschutz.
  • Wirtschaftlich attraktiv.

Wirtschaftliche Lösung

Mit ReactPro bieten Yizumi, Frimo und GK Concept eine wirtschaftliche Lösung für ein komplexes Produkt. Gepaart mit einem intelligenten Werkzeugkonzept ist es möglich, auf kleiner Stellfläche hochwertige Produkte aus zwei Komponenten in einem Arbeitsschritt zu produzieren. Dabei setzen die Projektpartner nicht nur auf Qualität, sondern auch auf Wirtschaftlichkeit.

ReactPro bietet zahlreiche Vorteile für den Anwender:

  • Kleine Stellfläche.
  • Keine aufwendige Maschinentechnik nötig.
  • Durch zwei alternierende PU-Werkzeuge keine negative Beeinflussung der Zykluszeit durch den Polyurethanprozess.
  • Kleine Maschinen.
  • Kurze Zykluszeit.
  • Hohe Designfreiheit.
  • Keine Nacharbeit nötig.
